TU Berlin (ZELMI) — Elementanalyse zum STAP-Verfahren
Elementanalyse EDX bestätigt: Calcium wandelt sich von kristallinem Aragonit zu amorphem Calcit. Mineralstoffgehalt bleibt erhalten.
Datum
12.03.2009
Methode
TEM + EDX
Institut
ZELMI · TU Berlin
Zentrum für Elektronenmikroskopie
Probandentyp
Wasserproben
vor / nach STAP-Behandlung
Calcium ist nicht weniger — es liegt anders vor.
Der Ca-Peak im EDX-Spektrum verschiebt sich von dominant (~1200 Counts, größer als C + O) zu deutlich kleiner als der C-Peak (~500 Counts). Das Calcium ist also nicht weniger im Wasser — es liegt in einer anderen Kristallform vor: amorph statt kristallin, pulverförmig statt fest. Genau dadurch lagert sich Kalk nicht mehr an Rohrwänden, Heizstäben und Düsen ab.
EDX-Spektren · Original-Diagramme

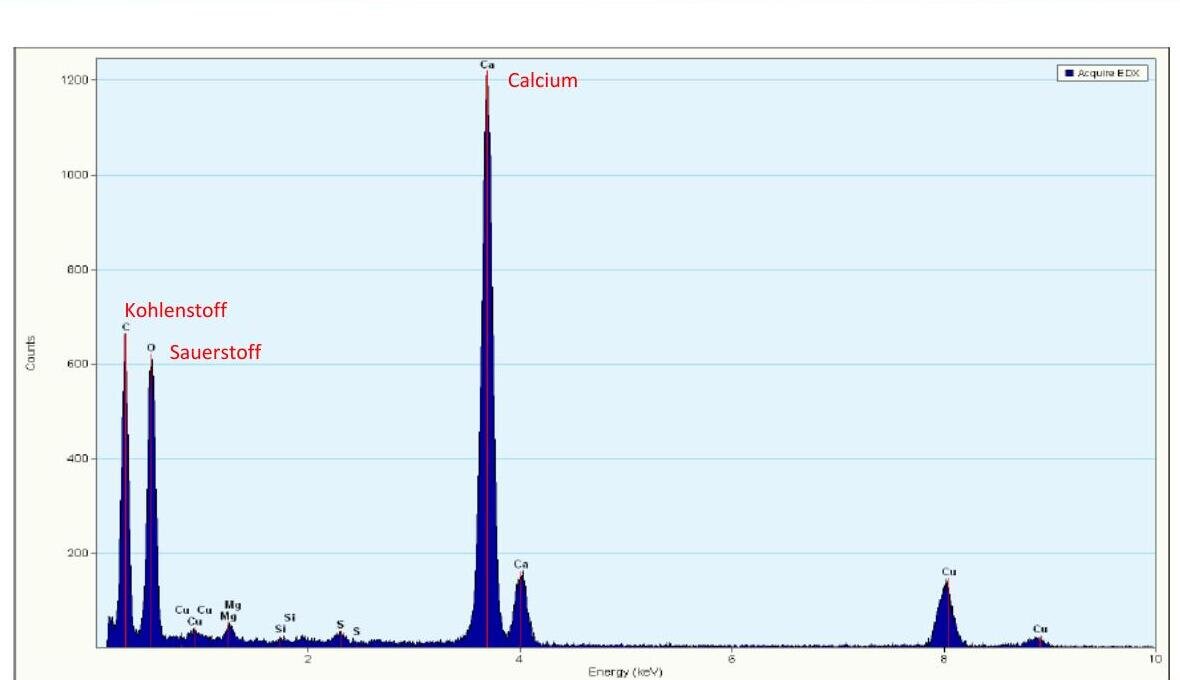

Abb. 4 — EDX der unbehandelten Probe
Calcium-Peak (Ca, 3,7 keV) ist dominant.

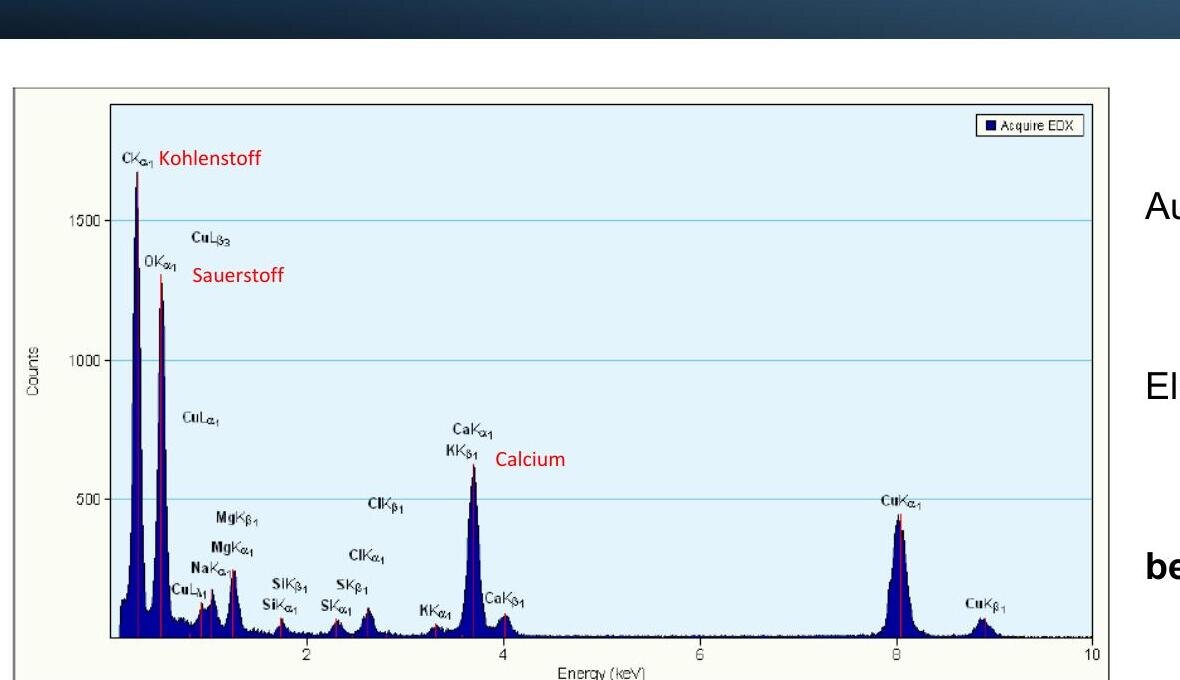

Abb. 7 — EDX nach STAP-Behandlung
Ca-Peak deutlich reduziert, C-Peak nun dominant.
Was bedeutet das?
- Mineralstoffe bleiben erhalten — Calcium und Magnesium sind nach der Behandlung im gleichen Umfang messbar wie vorher. Das Wasser bleibt vollwertiges Trinkwasser.
- Kristalle werden nicht-haftend — der amorphe Calcit bindet sich nicht an Rohroberflächen, Heizstäbe oder Wärmetauscher.
- Ablagerungen lösen sich, neue bilden sich nicht. Das ist auch bei Bestandsanlagen mit Altkalk wirksam.
- HWG-konform: keine Heilversprechen — nur physikalisch-chemische Aussagen zur Kristallform und zur Element-Zusammensetzung.
Wie wurde gemessen?
- TEM (Transmissionselektronenmikroskopie) — zur Darstellung der Kristallstruktur im Nanometer-Bereich. Damit wird sichtbar, ob die Calciumcarbonat-Partikel als geordnetes Kristallgitter (Aragonit) oder als amorphe Pulverform (Calcit) vorliegen.
- EDX (Energiedispersive Röntgenelementanalyse) — zur quantitativen Erfassung der Element-Zusammensetzung. Charakteristische Energie-Peaks zeigen, welche Elemente in welcher Häufigkeit vorhanden sind.
- Probenträger Kupfer— beide Diagramme zeigen deshalb auch Cu-Peaks. Diese gehören zur Apparatur (Cu-Grid des TEM) und nicht zum Wasser. Wichtig für die Interpretation: das Verhältnis von Ca : C : O ist die aussagekräftige Größe, nicht der absolute Cu-Peak.
Original-Unterlagen
Die Kundenpräsentation enthält die Prüfergebnisse aus dem ZELMI-Gutachten inkl. der hier gezeigten EDX-Spektren.
Kundenpräsentation mit Prüfergebnissen (PDF)Volltext-Prüfbericht (14 Seiten Originaldokument) folgt — auf Anfrage über das Kontaktformular.
